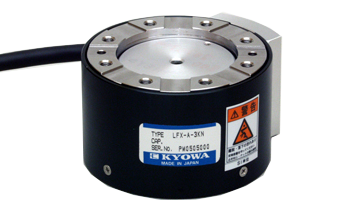

kyowa共和电业lfx-a 带放大器的小型6分力传感器

产品型号：lfx-a

产品品牌：日本kyowa共和电业

产品简介：可同时测量直交3轴方向的动作力（fx、fy、fz）与各轴周围的力矩（mx、my、mz）, 带中线配线空, 内置放大器的的6分力传感器。额定容量：1, 3kn，直径：66mm非线性：±0.5%ro或以内

产品介绍.

kyowa共和电业lfx-a 带放大器的小型6分力传感器

可同时测量直交3轴方向的动作力（fx、fy、fz）与各轴周围的力矩（mx、my、mz）, 带中线配线空, 内置放大器的的6分力传感器。额定容量：1, 3kn，直径：66mm非线性：±0.5%ro或以内

额定容量	fx : ±1 kn fy : ±1 kn fz : ±1 kn mx : ±40n･m my : ±40n･m mz : ±25n･m
非线性	±0.5%ro或以内
滞后	±0.5%ro或以内
干扰度	±1.5％ro（按照附件的干涉补正系数补正后） ※6分力的输出电压需要使用干涉补正系数进行补正。1分力的输出关系到其他分力的输出。
额定输出	〔以无载荷输出为中心〕±约1500mv（干涉补正后）

无载荷输出	2500mv中心
放大器的截止频率	500hz（截止频率的振幅比3±1db）
电源	电压 : dc5v±10% 消耗电流 : 160ma或以下
电缆	0.08mm2 16对双绞屏蔽线乙烯树脂, 电缆长约为55cm, 外径φ6.6mm, 前端裸线(仅9芯) (屏蔽线没有与主机连接) ●配线信号名称　　导线颜色标记 fx---------------橙----------------红 fy---------------灰----------------红 fz---------------白----------------红 mx--------------橙----------------黒 my--------------灰----------------黒 mz--------------白----------------黒 com-----------蓝 dc 5v--------红 dc0v----------黒屏蔽线

安全过载	150%
外装	主机 : 铝金属质地罩壳 : 黑色耐热绝缘性铝电缆支架 : 无色耐热绝缘性铝
重量	约210g (不含电缆)
保护等级	ip40 (iec 60529)

其他	额定输出、非线性、滞后、干涉度均为在力矩中心施加载荷时的校准值。 *为了安装状态下的6个分力都达到±1500mv的额定输出，安装过程中的紧固影响和由安装带来的负载产生的零点漂移应在±200mv以内。
